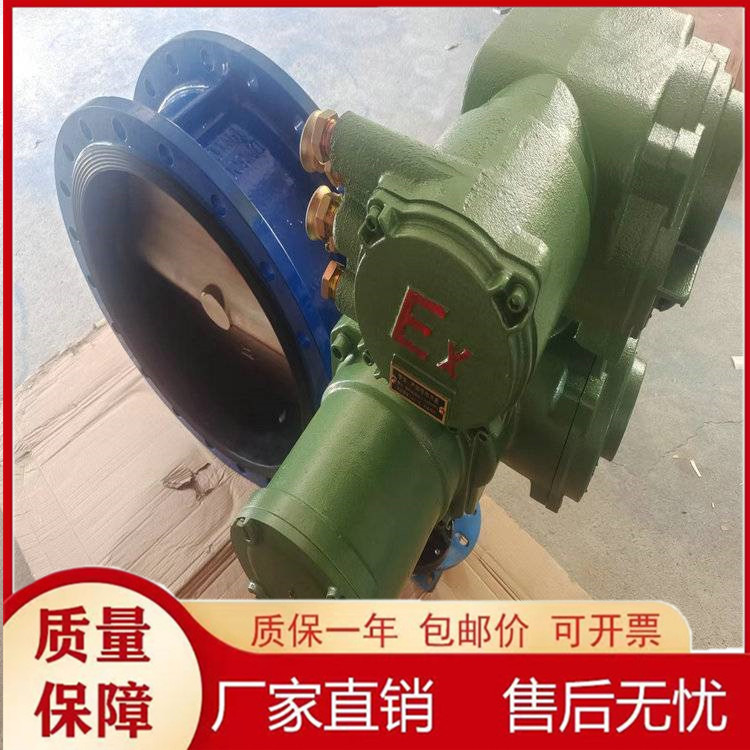

矿用防爆电动瓦斯蝶阀DB943F-16C /MKWSD94F-10C/MD941H-16C
矿用防爆电动蝶阀主要结构由DQB/DZB型防爆电动执行器和阀门连接,电压AC220V或AC380V,适用于易燃易爆场合。也可输入4-20mADC信号及电源控制阀门的开度,实现对压力、流量、温度、液位等参数的调节。阀门采用中线型结构无偏心设计,具有显著的操作扭矩低的特征,配置电动装置时的经济性显著;采用衬胶结构,蝶板圆周形密封面精密加工至较高的光洁度,对橡胶阀座的摩擦系数极低,阀门使用寿命较长;阀板密封面流态特性呈线性状态,具有较小的流阻系数,阀门流阻小;独特设计的模压橡胶阀座具有极佳的均衡性和支撑性,有效避免受力不均造成的对橡胶的破坏,阀门处全关位置时,橡胶处于的压缩状态以保持零泄漏。阀门采用中线型结构无偏心设计,具有显著的操作扭矩低的特征,配置电动装置时的经济性显著;采用衬胶结构,蝶板圆周形密封面精密加工至较高的光洁度,对橡胶阀座的摩擦系数极低,阀门使用寿命较长;阀板密封面流态特性呈线性状态,具有较小的流阻系数,阀门流阻小;独特设计的模压橡胶阀座具有极佳的均衡性和支撑性,有效避免受力不均造成的对橡胶的破坏,阀门处全关位置时,橡胶处于的压缩状态以保持零泄漏。矿用防爆电动蝶阀参数:■ 技术参数公称通径:DN50-600(mm)公称压力:1.0-1.6MPa 连接法兰:JB/T74-90 GB9113.1-9113.26 连接方式:对夹阀体材料:HT200、QT400、WCB、不锈钢阀板材料:QT400、铝青铜、尼龙11、不锈钢阀座:NBR、EPDM、PTFE、F46■ 安装执行器及附件:防爆电动执行器AC220V/AC380V 防爆电动控制箱■ 适用介质易燃易爆的气体、液体、粉尘等介质。矿用防爆电动蝶阀WSD94F-10Q/MD943H-10CDB943H-16C/MD941X-10C DB943F-16C
产品类别: 矿用防爆电动蝶阀 产品规格: DB941H-16C 产品口径: 40-1000MM 产品压力: 1.6MPa 本站关键词: 矿用防爆电动蝶阀,煤矿专用防爆电动蝶阀,带煤安防爆蝶阀矿用防爆电动蝶阀,煤矿专用防爆电动蝶阀,带煤安防爆蝶阀 矿用防爆电动蝶阀WSD94F-10Q/MD941H-10CDB941H-16C/MD941X-10C 矿用防爆电动蝶阀用在高瓦斯煤矿都有新建瓦斯抽排和瓦斯发电厂,在以往的设计建设中,大都采用常规阀门,如闸阀、硬密封或软密封蝶阀等。闸阀和硬密封蝶阀在开关阀门时容易碰撞产生火花,铸钢件和普通橡胶密封件防腐性能差,阀门开关时铸钢件与橡胶摩擦易产生静电。由于瓦斯利用是个新兴行业,目前市场上还没有一种针对瓦斯特性设计的专用阀,无法满足瓦斯高爆性和高腐蚀性介质下长期安全运作要求,给瓦斯综合利用带来不安全因素。 矿用防爆电动蝶阀,煤矿专用防爆电动蝶阀,带煤安防爆蝶阀,是根据瓦斯的特性和公司多年生产阀门的经验,开发出的新型、防静电、防腐蚀的瓦斯专用阀,已在全国多家大型矿业集团的几十家瓦斯电厂和瓦斯抽排系统中应用,安全可靠、备受**。该产品已申请专利。订货须知一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径 2.产品型号 3.流体性质(包括公称压力、温度、介质) 4.阀体、密封材料 5.连接方式 6.传动方式.二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们智博睿阀门专家为您审核把关。DB941H-16C/MD9B41X-10C D9B43F-16C/WSD94F-10Q/MD941H-10C矿用防爆电动蝶阀 煤安型隔爆型矿用电动蝶阀D9B43H-10C/D9B71X-10C矿用防爆电动蝶阀
D9B43H-10C/D9B71X-10C矿用防爆电动蝶阀有普通防爆型和矿用防爆(煤安MA级)产品。防爆等级BT4,质量稳定,防爆性能好,可用于防爆场合,煤矿地面及非采掘工作面,专业级MA煤安产品。该产品广泛用于易燃易爆等场所,如沼气、煤气、煤矿等等。矿用防爆电动蝶阀有普通防爆型和矿用防爆(煤安MA级)产品。矿用防爆电动蝶阀,矿用防爆电动闸阀,矿用防爆电动球阀,矿用防爆电动截止阀, 防爆等级BT4,质量稳定,防爆性能好,可用于防爆场合,煤矿地面及非采掘工作面,专业级MA煤安产品。该产品广泛用于易燃易爆等场所,如沼气、煤气、煤矿等等。产品名称:电动防爆蝶阀公称压力:0-1.6Mpa壳体材质:铸铁、碳钢、不锈钢产品规格:DN50-1200工作介质:气体环境适用温度: 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃产品价格:1750-5400产品用途:电动防爆蝶阀广泛地应用到煤矿、石油、天然气、沼气、煤气、可燃气体等等产品特点:1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。D9B41H-10C/D9B71X-10C电动防爆蝶阀,防护等级为ExDII BT4,广泛应用于管道为气体或煤矿底采掘面使用,质量稳定,防爆性能好,我公司已可以生产带防爆的电压为三相660V,380V,两相220V,产品外观,质量,屡屡受到使用单位**!除普通开关型以外,产品另可以有一体化防爆型,智能一体化防爆型满足更多实际要求需要。D9B41(3)/D9B71(3)系列电动防爆蝶阀,可适用于不同控制系数、不同工作环境的需要。本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《气体环境用电气设备第1部分:通用要求》 GB3836.2-2000《气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。隔爆型产品有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1~T4组的气体混合物。(详见GB3836.1)。防爆型为IP55(特殊订货IP67)工作制:短时10分钟(特殊订货30分钟.1电源:电机为三相交流,380V(特殊订货660V 或220 V),50Hz(特殊订货60Hz);控制线为220V,50Hz(特殊订货60Hz);远程控制为24VDC.矿用隔爆型电动蝶阀D9B43F-16C/MKWSD94F-10C/MD943H-10C
矿用隔爆型电动蝶阀有普通防爆型和矿用防爆(煤安MA级)产品。矿用电动蝶阀,矿用防爆电动闸阀,矿用防爆电动球阀,矿用防爆电动截止阀, 防爆等级BT4,质量稳定,防爆性能好,可用于防爆场合,煤矿地面及非采掘工作面,专业级MA煤安产品。该产品广泛用于易燃易爆等场所,如沼气、煤气、煤矿等等。矿用电动蝶阀,隔爆型矿用电动蝶阀有普通防爆型和矿用防爆(煤安MA级)产品。防爆等级BT4,质量稳定,防爆性能好,可用于防爆场合,煤矿地面及非采掘工作面,专业级MA煤安产品。该产品广泛用于易燃易爆等场所,如沼气、煤气、煤矿等等。矿用隔爆型电动蝶阀D9B43F-16C/MKWSD94F-10C/MD943H-10C 矿用隔爆型电动蝶阀产品特点: 1、矿用电动蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。 2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。 3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长. 4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。 5、矿用电动蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。 6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。 矿用电动蝶阀,防护等级为ExDII BT4,广泛应用于管道为气体或煤矿底采掘面使用,质量稳定,防爆性能好,我公司已可以生产带防爆的电压为三相660V,380V,两相220V,产品外观,质量,屡屡受到使用单位**!除普通开关型以外,产品另可以有一体化防爆型,智能一体化防爆型满足更多实际要求需要。D9B41(3)/D9B71(3)系列电动防爆蝶阀,可适用于不同控制系数、不同工作环境的需要。本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《气体环境用电气设备第1部分:通用要求》GB3836.2-2000《气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。隔爆型产品有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1~T4组的气体混合物。产品名称:矿用隔爆型电动蝶阀公称压力:0-1.6Mpa 壳体材质:铸铁、碳钢、不锈钢 产品规格:DN50-1200 工作介质:气体环境 适用温度: 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃ 产品用途:矿用隔爆型电动蝶阀D9B43F-16C/MKWSD94F-10C/MD943H-10C广泛地应用到煤矿、石油、天然气、沼气、煤气、可燃气体等等煤安型矿用防爆电动蝶阀厂家MD943F-10C/ MKD943H-16C
煤安型矿用防爆电动蝶阀厂家-矿用防爆电动蝶阀的结构形式有:三偏心结构和单偏心结构,密封形式有:金属密封和软密封结构。电动防爆蝶阀接形式分为法兰式和对夹式两种。在温度低于150度以内可选用四氟密封蝶阀,高温工况可选用三偏心硬密封阀体。煤安型矿用防爆电动蝶阀厂家-矿用防爆电动蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中煤安型矿用电动蝶阀-矿用防爆电动蝶阀在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。性能不仅执行JB/T8528-1997《普通型阀门电动装置技术要求》的规定而且执xinGB3836.1-2000《气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《气体环境用电气设备第2部分:隔爆型“d”》 GB3836.3-2000《气体环境用电气设备第3部分:增安型“e”》及Q/320412BSK007-2010《QMB系列矿用隔爆型小型阀门电动装置》的规定。煤安型矿用防爆电动蝶阀厂家MD943F-10C/ MKD943HJ-16C煤安型矿用防爆电动蝶阀厂家-矿用防爆电动蝶阀电动装置术参数:电源: 常规,三相380V(50Hz) 特殊,三相660V、415V(50HZ、60HZ);环境温度:-20~+60℃ (特殊订货-40~+80℃ )相对湿度:≤95%(25℃时)。防护类型:户外型,用于无易燃、易爆和无腐蚀性介质的场所工作制:短时10分钟(特殊订货30分钟)矿用防爆电动装置适用于可用于蝶阀、球阀、旋塞阀等部分回转小型阀门和类似设备,与阀门配套组成电动阀门,用于阀门的开启、关闭或调节,操作人员既能在控制室内远距离对阀门进行控制,也能在现场进行操作,是实现阀门远控、集控必不可少的驱动装置。煤安型矿用防爆电动蝶阀厂家MD943F-10C/ MKD943HJ-16C煤安型矿用防爆电动蝶阀厂家-矿用防爆电动蝶阀特点:1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。目前,防爆电动蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种矿用电动蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了电动蝶阀的密封性能及延长使用寿命的优点。GID-150精小型电动真空蝶阀
一、GID电动真空蝶阀 精小型电动蝶阀 概述电动真空蝶阀是适用于真空系统中接通或切断管路的介质流。电动真空蝶阀阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制。阀门的阀板采用夹紧结构,把阀板的密封圈来夹紧,除了能用在真空状态下,也能在低压状态下使用。并可以任意位置安装。 电动真空蝶阀适用的工作介质为空气和非腐蚀性气体。二、GID电动真空蝶阀 精小型电动蝶阀性能参数公称通径(DN)506380100125150200250300400连接尺寸A263235505560ΦD110130145165200225285335425510ΦB90110125145175200260310395480n-ΦC4-Φ98-Φ94-Φ1212-Φ1112-Φ1416-Φ14适用范围(Pa)10 5 ~6.7x10 -4漏气率(Pa.L/S)6.7X1010 -4电磁阀电压(V/HZ)220/50气源压力(MPa)0.4~0.6法兰标准GB6070.3-85安装位置任意介质温度(℃)丁腈橡胶-25 ~ +80,氟橡胶-30 ~ +150,主要件材质阀体、阀板碳钢(镀镍)或不锈钢密封件丁腈橡胶或氟橡胶三、GID电动真空蝶阀 精小型电动蝶阀连接尺寸型号DNDDoD1BHB1Ln-φcGID-4040857044221831391574-φ7GID-50501109055221951391574-φ7GID-656512510570262031391574-φ9GID-808014512585302131391574-φ9GID-100100170145105302311391574-φ12GID-150150220195156352511391578-φ12GID-200200275250208403151472078-φ12GID-250250330300258453431472078-φ14GID-300300380350308553681472078-φ14GID-400400500465408604511822568-φ18GID-5005006005655108053518228012-φ18精小型电动法兰蝶阀D941H-16C
一、 精小型电动法兰蝶阀D941H-16C特点1.智能调节(4~20mA模拟量信号或1-5V 控制)2.结构紧凑,所需安装空间小。3.蝶阀阀体多样化选择,可定制性强。4.整体重量小,安装轻便。二、精小型电动法兰蝶阀D941H-16C特点1.智能调节(4~20mA模拟量信号或1-5V 控制)2.结构紧凑,所需安装空间小。3.蝶阀阀体多样化选择,可定制性强。4.整体重量小,安装轻便。三、精小型电动法兰蝶阀D941H-16C执行机构执行器类别CY系列执行器参数QT系列执行器参数电源电压标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC输出力矩50N·M~2000N·M50N·M~3000N·M动作范围0~90° 0~360°0~90°、0°~270°可选控制方式开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)动作时间15秒/30秒/60秒18S~112S保护装置过热保护内置过热保护、过载保护环境温度-30°~60°-20℃~+70℃手动操作同附带手柄操作机械离合机构,配手轮操作机械限位电气、机械二重限位2个外部调整螺栓防护等级IP65IP65、IP67、可定制IP68防爆等级无防爆ExdⅡ BT4,ExdⅡ CT6位置测量可选装开关或电位计电位计、比例控制单元驱动电机8W/E鼠笼式异步电机进线接口PE1/2〞进线线锁2个 PF 3/4"壳体材料铝合金钢,铝合金,铝青铜,聚碳酸脂外涂层干粉,环氧聚酯,具有超强防腐功能采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点四、精小型电动法兰蝶阀D941H-16C主要技术参数公称通径DN(mm)50~1200公称压力PN0.6、1.0、1.6、2.5MPa连接形式对夹式、法兰式阀板形式垂直板式流量特性近似快开型动作范围0~90°泄露量按GB/T4213-92,为Kv值的10-4,软密封:零泄漏基本误差±2.5%回差±2.5%死区1% (可调)可调范围50:1配置执行机构选配PSQ、HQ、361RS、CHV等系列角行程电动执行机构控制方式智能调节(4~20mA模拟量信号控制)五、 性能规范公称通径DN(mm)50~1600公称压力PN(MPa)0.61.01.6试验压力强度试验0.91.52.4密封试验0.661.11.76气密封试验0.60.60.6适用温度≤150℃适用介质具有腐蚀性介质六、精小型电动法兰蝶阀D941H-16C产品尺寸参数 (单位:mm)公称通经(DN)主要尺寸LL1/L2HH11.0MPa1.6MPa2.5MPa硬密封软密封DD1n-ФdDD1n-ФdDD1n-Фd5010843112635301651254-181651254-181651254-186511246115705301851454-181851454-181851458-188011446120835652001604-182001608-182001608-18100127521381056002201808-182201808-182351908-22125140561641156402502108-182502108-182702208-26150140561751377052852408-222852408-223002508-26200152602001647753402958-2234029512-2236031012-262501656824320694539535012-2240535512-2642537012-3030017878250230107044540012-2246041012-2648543016-3035019078280248114050546016-2252047012-2655549016-33400216102305289121056551516-2658052516-2662055016-36450222114350320133561556520-2664058516-3067060020-36500229127380343141567062020-2671565020-3073066020-36600267154445413160578072520-3084077020-3384577020-39700292165480478184489584024-3091084024-3696087524-428003181905305252040101595024-33102595024-39108599024-4890033020358058522551115105028-331125105028-391185109028-48100041021665064023801230116028-361255117028-421320121028-56120047025476075526401455138032-391485139032-4815精小型电动蝶阀电动法兰蝶阀D941X-10/D943H-10C

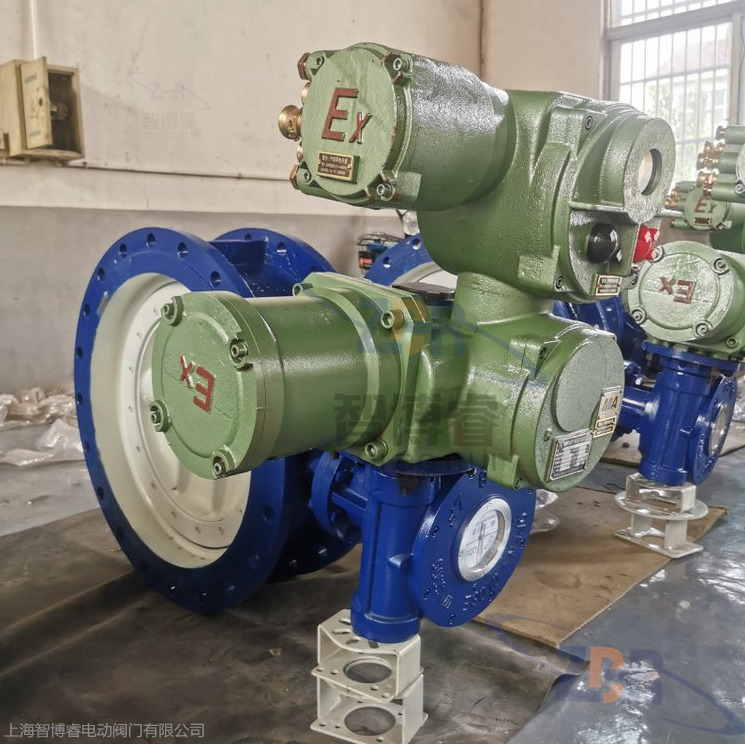

精小型电动蝶阀电动法兰蝶阀D941X-10/D943H-10C是工业管道中应用较为常用的阀门品种之一。电动执行器旋转90°即可快速启闭,操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,当开启度在大约15°至70°之间时,又能进行灵敏的流量控制,因此大口径的流量调节,蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。■密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象■阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好■阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座■法兰对夹孔连接适用多种标准精小型电动蝶阀电动法兰蝶阀D941X-10/D943H-10C参数电动执行器普通开关型、无源触点开关型电位计型带电阻输出电位计型带4-20mA调节型输入输出4-20mA防爆电动执行器EX dⅡBT4调节型、开关型电压AC220V AC110V AC380DC12V DC24V DC110V公称通径DN40-500mm公称压力1.0/1.6(Mpa)适用温度EPDM:-30~+90℃连接方式法兰、对夹阀体结构双法兰阀体材质球墨铸铁、铸铁、铸钢、不锈钢阀板材质球墨铸铁、铸铁、铸钢、不锈钢阀座衬里EPDM适用介质水液、气体、油类等精小型电动蝶阀/精小型电动调节型蝶阀D941X-10
精小型电动蝶阀/精小型电动调节型蝶阀D941X-10电动蝶阀由电动执行器及直通铸造蝶阀阀体组成,采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,智能型电动蝶阀阀体流通能力大,对常温、干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露),高温高压工况可选用三偏心硬密封阀体作调节流量和载断流体使用。★ 无源精小型电动蝶阀/精小型电动调节型蝶阀主要技术参数:执行器型号精小型电动蝶阀/精小型电动调节型蝶阀D941X-10/精小型电动调节型蝶阀D941X-10、DQW电动装置、罗托克电动执行器、西门子电动执行机构、其他品牌执行器等(根据客户要求)主要技术参数电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC防护等级:相当IP67、隔爆标志:ExdⅡBT4、手操功能:手柄环境温度:-25~+70℃、环境湿度:≤95%CY精小型执行器适用小口径蝶阀使用★ 精小型执行器特点:CY引进系列电动执行机构适用于部分回转类阀门(如蝶阀、球阀和风门挡板等),采用进口电子部分元件, 优质铝合金压铸件外壳,精细流畅,体积小重量轻、免维护、耐腐蚀性强等优良性能,可在狭窄地方使用。产品广泛应用于楼宇自动化、水利、造纸、电力、化工等自动化控制系统。其具体优点如下:①外壳精小流畅、体积小、重量轻、接线简单等美观大方、方便移动和维护。②性能优越稳定齐全,有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。③动力损耗率低,可大量节约成本。④技术先进,电子部分采用进口原件性能稳定,机械部分加工精细精密耐磨,带有多重保护装置以免操作不当或过载造成损坏,手电动装置可随时手动控制,紧凑的结构优化设计消除了工作噪音大的不足。⑤智能一体化装置有信号4~20mA·DC输入输出可电脑PLC和DCS系统控制,比例调节控制和定位,无需人工控制,可位置自锁、连线简单、性能稳定可靠、控制精度高、反应速度快等。⑥安装在阀门上很方便,可不用机械加工则可直接安装在手动阀门上。⑦电压有AC220V、DC220V、DC24、AC110V等多种电源可提供。★精小型电动蝶阀/精小型电动调节型蝶阀D941X-10特点:1、蝶板密封圈为软硬层叠式金属片,具有金属硬密封和弹性密封的双重优点,无论在低温和高温情况下,均具有优良的密封性能。2、采用三维偏心结构,阀座与蝶板几乎无磨擦,具有越关越紧的密封功能。3、阀体密封面,采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。4、结构独特,操作灵活、省力、方便、不受介质压力的高、低影响,密封性能可靠,使用寿命长。5、耐高温、耐腐蚀。6、电动装置选用调节型,整体调节型接收来自DCS等系统或PLC等控制器的DC4-20mA标准电流信号,控制电动执行器完成对阀门开启程度的比例调节。执行器型号精小型电动蝶阀/精小型电动调节型蝶阀D941X-10/精小型电动调节型蝶阀D941X-10、DQW电动装置、罗托克电动执行器、西门子电动执行机构、其他品牌执行器等(根据客户要求)精小型电动蝶阀D941H-16C/D943H-16C价格生产厂家现货批发
智博睿电动蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流用。主要由蝶阀和配套精小型电动执行器(KFF系列)组成,具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。广泛应用于石油、化工、水处理、造纸、供热、轻工等个各行业。精小型电动蝶阀D941H-16C/D943H-16C执行器注意说明1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V2、介质类型、温度、压力3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V智博睿电动蝶阀主要参数:阀门型号:D971X/F/W/H/Y,D941X/F/W/H/Y等。主体材质: 铸铁,球墨铸铁,铸钢/碳钢WCB,不锈钢CF8等。尺寸范围: DN50-DN1000(2"-40")。压力范围: 0.1~4.0Mpa(150-300lb)。适用温度:-29℃≤t≤425℃。设计标准:国标GB,美标ANSI等智博睿电动蝶阀系列产品:电动蝶阀,电动软密封蝶阀,电动硬密封蝶阀,电动铸钢蝶阀,电动不锈钢蝶阀,电动铸铁蝶阀,电动球墨铸铁蝶阀,电动开关型蝶阀,电动调节型蝶阀,防爆型电动蝶阀,电动对夹式蝶阀,电动法兰式蝶阀,电动三偏心硬密封蝶阀,电动多层次蝶阀,电动双偏心蝶阀,电动法兰式软密封蝶阀,电动衬氟蝶阀,电动真空蝶阀,电动通风蝶阀,电动伸缩蝶阀,电动塑料蝶阀,电动带手动蝶智博睿电动对夹式软密封蝶阀概述:智博睿D971X电动蝶阀又叫电动对夹蝶阀或电动软密封蝶阀,具有体积小、轻便宜人、性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。电动蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。 智博睿电动对夹式软密封蝶阀产品特点:1、电动蝶阀阀体只需较小的安装空间,任务原理容易牢靠。2、电动蝶阀具有很大的流通性能,经过阀门的压力损失极小。3、电动蝶阀具有十分明显的经济性,尤其是较大口径的蝶阀。4、电动蝶阀阀体配合规范的凸面管道法兰。5、电动蝶阀近似等百分比的流量特性,可用于调节或开关式控制。6、电动蝶阀采用特殊的阀座密封合适于介质较干净的液体和气体。精小型电动蝶阀D941H-16C/D943H-16C智博睿精小型电动执行器主要性能参数:主要性能参数智博睿精小型电动执行器型号KFF-05AKFF-10AKFF-15AKFF-20AKFF-40AKFF-50AKFF-60AKFF-100AKFF-200A输出扭矩50N.M100N.M150N.M250N.M400N.M500N.M600N.M1000N.M2000N.M90°动作时间20S30S/60S30S/60S30S/60S30S/60S30S/60S45S50S100S回装角度范围0~360°0~90°0~90°0~90°0~90°0~90°0~90°0~90°0~90°电机功率15W25W35W45W60W90W90W120W120W整机重量2.6KG3.7KG4.2KG6.7KG7.2KG7.3KG7.8KG11.2KG11.3KG执行电源AC110V AC220V AC380V DC24V AC24V绝缘电阻100M/500VDC耐压等级1500VAC 1分钟安装方位360°任意角度安装电气接口G1/2 防水电缆接头、电源线、信号线各一根环境温度-30°C~+60°C控制类型开关型、无源触点型、阀位信号反馈型、智能调节型 智博睿电动软密封蝶阀型号公称压力Mpa试验压力说明强度(水)Mpa密封(水)Mpa低压密封(水)MpaD97(4)1X/F/-6C/R/T/Z0.61.90.660.6强度为公称压力1.5倍D97(4)1X/F/-10C/R/T/Z1.01.51.40.6密封为公称压力1.1倍D97(4)1X/F/-16C/R/T/Z1.62.41.760.6零件名称智博睿电动软密封蝶阀主要部件材质清单表及温度说明(该系列材质配置清单仅供参考,有特别要求可定做,欢迎来电咨询)铸铁球墨铸铁铸钢不锈钢CF8阀体铸铁球墨铸铁铸钢不锈钢CF8碟板球墨铸铁蝶板 不锈钢304蝶板 尼龙板 衬胶板 衬氟板 铝青铜蝶板阀座密封橡胶阀座 四氟塑料阀座 三元乙丙阀座阀杆45#阀轴 416阀轴45#阀轴 416阀轴45#阀轴 416阀轴45#阀轴 416阀轴工作温度≤150℃≤150℃≤150℃≤150℃ 精小型电动蝶阀D941H-16C/D943H-16C岑一电动软密封对夹式蝶阀外形及连接尺寸: 智博睿电动蝶阀型号 DN外形尺寸连接尺寸0.6MPa1.0MPa1.6MPa150LbLH1H2D14-M(d)D14-M(d)D14-M(d)D14-M(d)D971X/F-6CD971X/F-6PD971X/F-6RD971X/F-10CD971X/F-10PD971X/F-10RD971X/F-16CD971X/F-16PD971X/F-16RD971X/F-150LBCD971X/F-150LBPD971X/F-150LBR 5043160801104-φ141254-φ191254-φ19120.54-φ196546175881304-φ141454-φ191454-φ19139.54-φ198046180961504-φ191604-φ191604-φ19152.54-φ19100522001151704-φ191804-φ191804-φ19190.54-φ19125562151302004-φ192104-φ192104-φ192164-φ22150562251402254-φ192404-φ232404-φ23241.54-φ22200602601752804-φ192954-φ232954-φ23298.54-φ22250682902003354-φ193504-φ233504-φ283624-φ25300783302403954-φ234004-φ234104-φ284324-φ25350783602654454-φ234604-φ234704-φ284764-φ284001023903004954-φ235154-φ285254-φ315404-φ284501144103155504-φ235654-φ285854-φ315784-φ325001274303506004-φ236204-M246504-M306354-M306001544904007054-φ267254-M277704-M33749.54-M337001655505208104-φ268404-M278404-M33863.54-M338001906105909204-φ319504-M309504-M369784-M3990020368066010204-M2710504-M3010504-M3610864-M39100021673067011204-M2711604-M3311704-M3912004-M39120025483578013404-M3013804-M3613904-M451422.54-M39 精小型电动蝶阀D941H-16C/D943H-16C智博睿电动软密封法兰式蝶阀外形及连接尺寸: 型号通径外形尺寸智博睿电动法兰式软密封蝶阀连接尺寸1.0Mpa1.6Mpa150LBModelDNLH1H2DD1D2n-φdDD1D2n-φdDD1D2n-φdD941X/F-6CD941X/F-6PD941X/F-6RD941X/F-10CD941X/F-10PD941X/F-10RD941X/F-16CD941X/F-16PD941X/F-16RD941X/F-150LBCD941X/F-150LBPD941X/F-150LBR1001272401202201801568-192201801568-19229190.51578-191251402701302502101848-192502101848-192542161868-221501403001502852402118-232852402118-23279254.52168-222001523301803402952668-2334029525512-23343298.52708-2225025040022039535031912-2340535531912-2840636232412-2530027041022044540037012-2346041037012-2848343238112-2535029046027030546042916-2352047042916-2853347641312-2840031051029056551548016-2858052548016-3159754047016-2845033056032061556553020-2864058554820-3163557853316-3250035059036067062058220-2871565060920-3469963558420-3260039066039078072568220-31840770772020-37813749.569220-3570043078046089584079424-3191084079424-37927863.580028-35800470850530101595090124-34102595090124-40106197891428-4190051092057011151050100128-3411251050100128-4011681086102232-41100055099063012301160111228-712551170111228-4312891200112436-411200630111575014551380132832-4014851390132832-4915111422.5135944-41 电动对夹式软密封蝶阀 电动橡胶阀座蝶阀 电动四氟阀座蝶阀 电动蝶阀 电动铸铁软密封蝶阀 电动不锈钢蝶阀 电动球墨铸铁软密封蝶阀 电动铸钢软密封蝶阀 电动对夹式蝶阀 防爆电动软密封蝶阀 电动蝴蝶阀 节能环保型电动蝶阀 电动开关型蝶阀 电动调节型蝶阀 电动中线式蝶阀 电动无销蝶阀 电动脱硫蝶阀 电动衬氟蝶阀 电动衬胶蝶阀 电动伸缩蝶阀 电动阀门等 智博睿电动对夹式软密封蝶阀订货说明:1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V2、介质类型、温度、压力3、控制类型:开关型、无源触点型、阀位信号反馈型,智能调节型4、智能调节型:输入信号4-20mA,1-5V,0-10V,输出信号:4-20mA,1-5V,0-10V 智博睿电动对夹式软密封蝶阀注意事项:1:请务必接对电源相序,以免阀门或执行器损坏。2:通电时禁止手动操作。3:户外使用时较好给电动执行器外加防护盖子,防止老化。4:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。5:请不要安装在易爆气体周围,如需防爆订货时请说明。6:请确定输入电压和配线接点是否正确。7:禁止超负荷使用电动执行器。智博睿精小型电动执行器主要性能参数:主要性能参数精小型电动执行器型号05101520405060100200输出扭矩50N.M100N.M150N.M200N.M400N.M500N.M600N.M1000N.M2000N.M90°动作时间20S30S/60S30S/60S30S/60S30S/60S30S/60S45S50S100S回装角度范围0~360°0~90°0~90°0~90°0~90°0~90°0~90°0~90°0~90°电机功率15W25W35W45W60W90W90W120W120W整机重量2.6KG3.7KG4.2KG6.7KG7.2KG7.3KG7.8KG11.2KG11.3KG执行电源AC110V AC220V AC380V DC24V AC24V绝缘电阻100M/500VDC耐压等级1500VAC 1分钟安装方位360°任意角度安装电气接口G1/2 防水电缆接头、电源线、信号线各一根环境温度-30°C~+60°C控制类型开关型、无源触点型、阀位信号反馈型、智能调节型 电动软密封蝶阀型号公称压力Mpa试验压力说明强度(水)Mpa密封(水)Mpa低压密封(水)MpaD97(4)1X/F/-6C/R/T/Z0.61.90.660.6强度为公称压力1.5倍D97(4)1X/F/-10C/R/T/Z1.01.51.40.6密封为公称压力1.1倍D97(4)1X/F/-16C/R/T/Z1.62.41.760.6零件名称电动软密封蝶阀主要部件材质清单表及温度说明(该系列材质配置清单仅供参考,有特别要求可定做,欢迎来电咨询)铸铁球墨铸铁铸钢不锈钢CF8阀体铸铁球墨铸铁铸钢不锈钢CF8碟板球墨铸铁蝶板 不锈钢304蝶板 尼龙板 衬胶板 衬氟板 铝青铜蝶板阀座密封橡胶阀座 四氟塑料阀座 三元乙丙阀座阀杆45#阀轴 416阀轴45#阀轴 416阀轴45#阀轴 416阀轴45#阀轴 416阀轴工作温度≤150℃≤150℃≤150℃≤150℃ 电动软密封对夹式蝶阀外形及连接尺寸: 电动蝶阀型号 DN外形尺寸连接尺寸0.6MPa1.0MPa1.6MPa150LbLH1H2D14-M(d)D14-M(d)D14-M(d)D14-M(d)D971X/F-6CD971X/F-6PD971X/F-6RD971X/F-10CD971X/F-10PD971X/F-10RD971X/F-16CD971X/F-16PD971X/F-16RD971X/F-150LBCD971X/F-150LBPD971X/F-150LBR 5043160801104-φ141254-φ191254-φ19120.54-φ196546175881304-φ141454-φ191454-φ19139.54-φ198046180961504-φ191604-φ191604-φ19152.54-φ19100522001151704-φ191804-φ191804-φ19190.54-φ19125562151302004-φ192104-φ192104-φ192164-φ22150562251402254-φ192404-φ232404-φ23241.54-φ22200602601752804-φ192954-φ232954-φ23298.54-φ22250682902003354-φ193504-φ233504-φ283624-φ25300783302403954-φ234004-φ234104-φ284324-φ25350783602654454-φ234604-φ234704-φ284764-φ284001023903004954-φ235154-φ285254-φ315404-φ284501144103155504-φ235654-φ285854-φ315784-φ325001274303506004-φ236204-M246504-M306354-M306001544904007054-φ267254-M277704-M33749.54-M337001655505208104-φ268404-M278404-M33863.54-M338001906105909204-φ319504-M309504-M369784-M3990020368066010204-M2710504-M3010504-M3610864-M39100021673067011204-M2711604-M3311704-M3912004-M39120025483578013404-M3013804-M3613904-M451422.54-M39 精小型电动蝶阀D941H-16C/D943H-16C智博睿电动软密封法兰式蝶阀外形及连接尺寸: 型号通径外形尺寸智博睿电动法兰式软密封蝶阀连接尺寸1.0Mpa1.6Mpa150LBModelDNLH1H2DD1D2n-φdDD1D2n-φdDD1D2n-φdD941X/F-6CD941X/F-6PD941X/F-6RD941X/F-10CD941X/F-10PD941X/F-10RD941X/F-16CD941X/F-16PD941X/F-16RD941X/F-150LBCD941X/F-150LBPD941X/F-150LBR1001272401202201801568-192201801568-19229190.51578-191251402701302502101848-192502101848-192542161868-221501403001502852402118-232852402118-23279254.52168-222001523301803402952668-2334029525512-23343298.52708-2225025040022039535031912-2340535531912-2840636232412-2530027041022044540037012-2346041037012-2848343238112-2535029046027030546042916-2352047042916-2853347641312-2840031051029056551548016-2858052548016-3159754047016-2845033056032061556553020-2864058554820-3163557853316-3250035059036067062058220-2871565060920-3469963558420-3260039066039078072568220-31840770772020-37813749.569220-3570043078046089584079424-3191084079424-37927863.580028-35800470850530101595090124-34102595090124-40106197891428-4190051092057011151050100128-3411251050100128-4011681086102232-41100055099063012301160111228-712551170111228-4312891200112436-411200630111575014551380132832-4014851390132832-4915111422.5135944-41销售热线
